کابل شبکه cat6 utp چیست؟

کابل شبکه Cat6 UTP نوعی کابل زوج‌سیم به‌هم‌تابیده بدون شیلد فلزی است که داده‌ها را با پهنای باند 250 مگاهرتز، سرعت 1 گیگابیت بر ثانیه تا طول 100 متر و سرعت 10 گیگابیت بر ثانیه تا مسافت 55 متر منتقل می‌کند. این کابل با هادی مسی AWG 23 (ضخامت حدود 0.57 میلی‌متر)، جداکننده مرکزی برای کاهش هم‌شنوایی و پشتیبانی از فناوری PoE، گزینه‌ای بسیار منعطف، پرسرعت و مقرون‌به‌صرفه برای شبکه‌های خانگی، اداری و دوربین‌های مداربسته است.

کابل شبکه Cat6 UTP چیست و چگونه کار می‌کند؟

کابل شبکه Cat6 UTP (زوج‌سیم به‌هم‌تابیده فاقد شیلد) یکی از اقتصادی‌ترین و پرکاربردترین تجهیزات پسیو برای انتقال پرسرعت اطلاعات است. این کابل با بهره‌گیری از هادی‌های مسی با ضخامت AWG 23 و ایجاد پهنای باند ۲۵۰ مگاهرتزی، توانایی انتقال داده‌ها با سرعت ۱ گیگابیت بر ثانیه (تا مسافت ۱۰۰ متر) و ۱۰ گیگابیت بر ثانیه (تا مسافت ۵۵ متر) را دارد. پیچش زوج‌سیم‌ها به دور یکدیگر، جایگزین شیلد فلزی شده و تداخلات سیگنالی و هم‌شنوایی را به میزان قابل‌توجهی خنثی می‌کند.

حذف شیلد و فویل فلزی در ساختار این کابل باعث شده تا علاوه بر کاهش چشمگیر قیمت نهایی، وزن آن سبک‌تر و انعطاف‌پذیری آن برای فرآیند کابل‌کشی بسیار بیشتر شود. همچنین، پشتیبانی کامل کابل Cat6 UTP از فناوری PoE (انتقال هم‌زمان برق و داده)، آن را به انتخابی کاملاً ایده‌آل و استاندارد برای راه‌اندازی شبکه‌های اداری، خانگی، سیستم‌های تلفن تحت شبکه و دوربین‌های مداربسته تبدیل کرده است.

به نقل از techtarget:

Category 6 (Cat6) is an Ethernet cable standard defined by the Electronic Industries Association and Telecommunications Industry Association. Cat6 is the sixth generation of twisted pair Ethernet cabling that is widely used in home and business networks. It supports Gigabit Ethernet data rates of 1 gigabit per second (Gbps) up to 100 meters, and can accommodate 10 Gigabit Ethernet connections over a limited distance of 55 meters. UTP (Unshielded Twisted Pair) is the most cost-effective and common design, utilizing tightly twisted wire pairs to reduce crosstalk and electromagnetic interference without the need for additional shielding.

رده ۶ (Cat6) یک استاندارد کابل اترنت است که توسط اتحادیه صنایع الکترونیکی و انجمن صنعت ارتباطات از راه دور تعریف شده است. Cat6 ششمین نسل از کابل‌کشی اترنت زوج‌سیم به‌هم‌تابیده است که به‌طور گسترده در شبکه‌های خانگی و تجاری استفاده می‌شود. این کابل از نرخ انتقال داده اترنت گیگابیتی یعنی ۱ گیگابیت بر ثانیه (Gbps) تا مسافت ۱۰۰ متر پشتیبانی می‌کند و می‌تواند اتصالات ۱۰ گیگابیتی را در مسافت محدود ۵۵ متر پوشش دهد. کابل UTP مقرون‌به‌صرفه‌ترین و رایج‌ترین طراحی است که از زوج‌سیم‌های محکم به هم پیچیده‌شده برای کاهش هم‌شنوایی و تداخل الکترومغناطیسی بدون نیاز به شیلد اضافی بهره می‌برد.

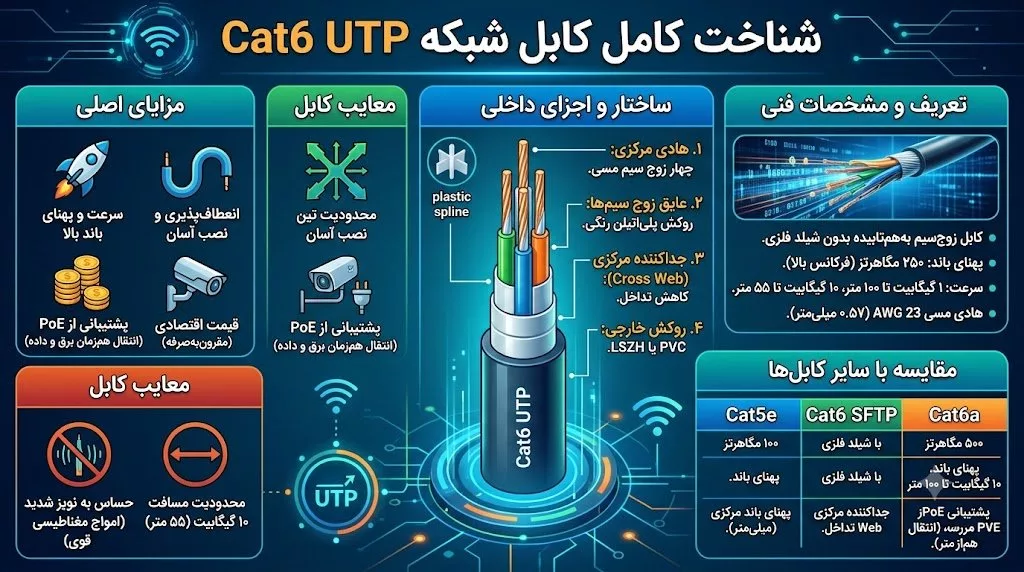

ساختار و اجزای داخلی کابل شبکه Cat6 UTP

ساختار داخلی کابل شبکه Cat6 UTP با مهندسی دقیق طراحی شده تا امکان انتقال داده‌های پرسرعت را بدون نیاز به شیلدینگ فلزی فراهم کند. این کابل از چهار بخش و لایه اصلی تشکیل شده است:

• هادی مرکزی (Conductor): قلب اصلی کابل شامل چهار زوج سیم (هشت رشته سیم) است که معمولاً از مس خالص با ضخامت 23 AWG (حدود 0.57 میلی‌متر) ساخته می‌شود. وظیفه این بخش عبور دادن سیگنال‌های الکتریکی داده است.
• عایق زوج سیم‌ها (Insulation): روی هر یک از رشته‌های مسی یک روکش باریک و رنگی از جنس پلی‌اتیلن قرار دارد. این عایق علاوه بر تفکیک سیم‌ها، به شناسایی زوج‌ها بر اساس رنگ‌بندی استاندارد کمک می‌کند.
• جداکننده مرکزی (Cross Web / Spline): یک محور پلاستیکی ضربدری‌شکل در مرکز کابل قرار دارد که 4 زوج سیم را از یکدیگر جدا نگه می‌دارد. این جداکننده با حفظ فاصله ثابت بین زوج‌ها، میزان هم‌شنوایی یا تداخل سیگنال بین سیم‌های مجاور را به حداقل می‌رساند.
• روکش خارجی (Outer Jacket): لایه بیرونی کابل که تمام اجزا را در بر می‌گیرد، معمولاً از جنس PVC یا ماده کم‌دخان LSZH ساخته می‌شود. این روکش، کابل را در برابر آسیب‌های فیزیکی، کشیدگی و خمیدگی محافظت می‌کند.

مزایا و معایب استفاده از کابل شبکه Cat6 UTP

مزایای کابل شبکه Cat6 UTP

• سرعت و پهنای باند بالا: پشتیبانی از سرعت 1 گیگابیت بر ثانیه تا طول 100 متر و 10 گیگابیت تا 55 متر با پهنای باند 250 مگاهرتز، نیازهای اکثر شبکه‌ها را برطرف می‌کند.
• انعطاف‌پذیری و نصب آسان: به دلیل نداشتن شیلد فلزی، کابل نرم‌تر و انعطاف‌پذیرتر است. این ویژگی روند عبور کابل از داکت و سوکت‌زنی را بسیار سریع و راحت می‌کند.
• قیمت اقتصادی: حذف لایه‌های شیلدینگ فویل و بافت فلزی، هزینه تولید را کاهش داده و این کابل را به مقرون‌به‌صرفه‌ترین گزینه برای شبکه‌های داخلی تبدیل کرده است.
• پشتیبانی از فناوری PoE: امکان انتقال هم‌زمان برق و داده برای تجهیزاتی مانند دوربین مداربسته و تلفن تحت شبکه را دارد.

معایب کابل شبکه Cat6 UTP

• حساسیت به نویزهای شدید: نبود شیلدینگ باعث می‌شود کابل در برابر امواج مغناطیسی قوی (مثل عبور از کنار کابل‌های برق فشار قوی یا دستگاه‌های صنعتی) آسیب‌پذیر باشد.
• محدودیت مسافت در سرعت 10 گیگابیت: در صورتی که به سرعت 10 گیگابیت نیاز داشته باشید، متراژ کابل‌کشی نباید از 55 متر تجاوز کند.

مقایسه کابل Cat6 UTP با سایر کابل‌های شبکه

برای انتخاب درست کابل شبکه، بررسی تفاوت‌های Cat6 UTP با سایر نسل‌ها و استانداردهای ارتباطی اهمیت زیادی دارد:

ویژگی	Cat5e UTP	Cat6 UTP	Cat6 SFTP	Cat6a UTP
شیلد و محافظ	فاقد شیلد	فاقد شیلد	دارای فویل و بافت فلزی	فاقد شیلد
پهنای باند	۱۰۰ مگاهرتز	۲۵۰ مگاهرتز	۲۵۰ مگاهرتز	۵۰۰ مگاهرتز
سرعت ۱۰ گیگابیت بر ثانیه	پشتیبانی نمی‌کند	پشتیبانی تا مسافت ۵۵ متر	پشتیبانی تا مسافت ۵۵ متر	پشتیبانی تا مسافت ۱۰۰ متر
مقاومت در برابر نویز و برق فشار قوی	پایین	معمولی (دارای جداکننده مرکزی برای کاهش تداخل)	فوق‌العاده بالا	معمولی
انعطاف‌پذیری و سهولت در نصب	بسیار بالا	بسیار بالا (سوکت‌زنی ساده)	پایین (به دلیل وجود شیلد)	بالا
وزن و هزینه	سبک و بسیار ارزان	سبک و ارزان	سنگین‌تر و گران‌تر	نسبتاً گران

مقایسه با Cat6 SFTP

کابل Cat6 SFTP دارای شیلد فویلی و بافت فلزی دور زوج‌سیم‌ها است، در حالی که مدل UTP هیچ‌گونه شیلدی ندارد. مدل SFTP مقاومت فوق‌العاده‌ای در برابر نویزهای الکترومغناطیسی و برق فشار قوی دارد، اما کابل UTP بسیار انعطاف‌پذیرتر، سبک‌تر و ارزان‌تر بوده و سوکت‌زنی ساده‌تری دارد.

مقایسه با Cat5e UTP

کابل Cat6 UTP پهنای باند 250 مگاهرتزی ارائه می‌دهد که بیش از دو برابر پهنای باند 100 مگاهرتزی Cat5e است. همچنین Cat6 به دلیل ضخامت بیشتر مغزی مسی و وجود جداکننده مرکزی، تداخل سیگنالی بسیار کمتری دارد و برخلاف Cat5e، امکان پشتیبانی از سرعت 10 گیگابیت در فواصل کوتاه را فراهم می‌کند.

مقایسه با Cat6a UTP

کابل Cat6a نسخه ارتقایافته است که با پهنای باند 500 مگاهرتز، سرعت 10 گیگابیت بر ثانیه را تا متراژ کامل 100 متر پشتیبانی می‌کند؛ در حالی که Cat6 UTP تنها تا مسافت 55 متر قادر به ارائه این سرعت است.

کلام پایانی

کابل شبکه Cat6 UTP با پهنای باند ۲۵۰ مگاهرتز و سرعت انتقال تا ۱۰ گیگابیت بر ثانیه، انتخابی مقرون‌به‌صرفه و انعطاف‌پذیر برای زیرساخت‌های خانگی، اداری و سیستم‌های دوربین مداربسته (PoE) محسوب می‌شود. طراحی بدون شیلد این کابل به همراه جداکننده مرکزی (Cross Web)، ضمن تسهیل فرآیند کابل‌کشی و سوکت‌زنی، تداخلات سیگنالی را به حداقل می‌رساند؛ هرچند استفاده از آن در محیط‌های صنعتی پرنویز توصیه نمی‌شود. در نهایت، برای داشتن یک شبکه پایدار و بدون افت کیفیت، تهیه تجهیزات پسیو استاندارد الزامی است و می‌توانید با خرید کابل شبکه از پاناتل، ایمنی و راندمان بالای زیرساخت ارتباطی خود را تضمین کنید.
