آشنایی با انواع کابل برق ساختمان

انواع کابل برق ساختمان یکی از موضوعاتی است که هر مهندس برق، پیمانکار و حتی صاحب خانه هایی که قصد بازسازی دارند دیر یا زود با آن مواجه می شوند. انتخاب درست کابل نه تنها روی ایمنی ساختمان تاثیر می گذارد بلکه در هزینه نهایی پروژه و طول عمر تاسیسات الکتریکی هم نقش تعیین کننده ای دارد. در بازار امروز طیف گسترده ای از محصولات روانه بازار می شود که مرتبط ترین های آنها عبارتند از:

• کابل افشان
• کابل خودنگهدار
• کابل کنسانتریک
• کابل مفتولی
• کابل زوجی و مخابراتی
• کابل کواکسیال

دلیل مهم بودن داشتن دانش کافی برای این است که به طور مثال وقتی صحبت از خرید کابل افشان تخت می شود خیلی از افراد نمی دانند این کابل برای چه کاربری مناسب است و تفاوتی با سایر کابل ها دارد. از طرف دیگر در سال های اخیر با گسترش خطوط انتقال هوایی نیاز به کابل هایی که بدون سیم مهار مستقل هم قابل نصب باشند توجه به قیمت کابل خودنگهدار را افزایش داده است که البته این نوع کابل در پروژه های برق رسانی به مناطق روستایی و شهر ها کاربرد فراوانی دارد.

همچنین برای ساختمان های مسکونی و تجاری که نیاز به توزیع برق ایمن و منظم دارند خرید کابل کنسانتریک یکی از گزینه هایی است که کابل زرجینی به پیمانکاران پیشنهاد می دهد، چون هم ایمنی بیشتری فراهم می کند و هم نصب آن نسبتا ساده تر از دیگر موارد است.

چرا شناخت انواع کابل برق ساختمان اهمیت دارد؟

هر بخش از یک ساختمان از تابلو برق اصلی گرفته تا پریز داخل اتاق و حتی روشنایی محیط، به نوع خاصی از کابل نیاز دارد. کابلی که برای زیرزمین و مسیرهای مرطوب مناسب است دلیلی ندارد برای جاهای خشک مثل داخل دیوار هم مناسب باشد. از طرفی جنس هادی، نوع عایق، مقاومت در برابر حرارت و رطوبت و انعطاف پذیری کابل همگی روی عملکرد و طول عمر سیستم برق تاثیر گذار است.

برای مشاهده تنوع و لیست قیمت انواع کابل برق ساختمان می توانید همین حالا به سایت کابل زرجینی مراجعه نمایید.

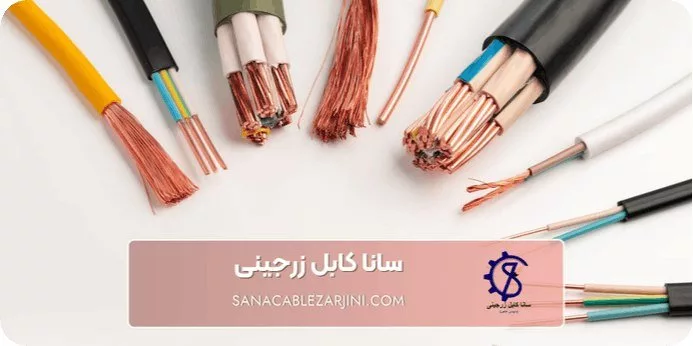

معرفی انواع کابل برق ساختمان

در ادامه به رایج ترین کابل هایی که در پروژه های ساختمانی استفاده می شود اشاره خواهیم داشت:

کابل افشان

کابل افشان از چند رشته سیم نازک مسی تشکیل شده که در کنار هم پیچیده شده اند و همین موضوع باعث می شود این کابل بسیار انعطاف پذیر باشد. از همین روی برای سیم کشی داخل لوله، عبور از خم ها و پیچ های تنگ و همچنین اتصال دستگاه هایی که نیاز به جابجایی دارند، انتخاب مناسبی است. نوع تخت آن هم برای مسیرهایی که فضای محدودی دارند و باید کابل به صورت مسطح روی دیوار یا سقف عبور کند، کاربرد زیادی دارد.

کابل مفتولی

بر خلاف افشان، کابل مفتولی از یک هادی تک رشته و توپر تشکیل شده است. این ویژگی باعث می شود مقاومت الکتریکی پایین تری داشته باشد و برای مسیر های ثابت و طولانی، مثل سیم کشی اصلی داخل ساختمان که نیازی به خم شدن مکرر ندارد چرا که توان انعطاف پذیری پایین تری دارد.

کابل کنسانتریک

در کابل کنسانتریک هادی نول به صورت رشته هایی دور هادی فاز پیچیده شده و در واقع نقش غلاف محافظ را هم ایفا می کند. این ساختار خاص باعث می شود این کابل بیشتر برای انشعاب از تیر برق به داخل ساختمان یا محوطه های بیرونی استفاده شود، جایی که هم استحکام مکانیکی و هم ایمنی در برابر تماس با فاز اهمیت دارد.

کابل خودنگهدار

کابل خودنگهدار برای انتقال در فضای باز و روی هوا طراحی شده است. این کابل نیازی به سیم فولادی جداگانه برای تحمل وزن ندارد، چون خودش قابلیت تحمل کشش را دارد، به همین دلیل هم به آن خودنگهدار می گویند. برای اتصال ساختمان ها به شبکه توزیع برق شهری، به خصوص در مسیرهای هوایی این نوع کابل انتخاب رایجی است.

کابل زوجی و مخابراتی

در بین انواع کابل برق ساختمان این دسته از کابل ها بیشتر برای انتقال داده و سیگنال به کار میروند تا برق قدرت. کابل های زوجی در سیستم های تلفن، آنتن تصویری و شبکه های ارتباطی داخل ساختمان کاربرد دارند و معمولا جریان و ولتاژ پایینی از آنها عبور می کند.

کابل کواکسیال

کابل کواکسیال با یک هادی مرکزی و یک لایه محافظ فلزی دورش ساخته شده و بیشتر برای انتقال سیگنال تصویری، مثل کابل آنتن مرکزی ساختمان یا دوربین های مداربسته استفاده میشود.

به نظر شما چه کابل دیگری جزو اصلی ترین کابل های ساختمانی به حساب می آید؟

مقایسه انواع کابل برق ساختمان

در جدول زیر "انواع کابل برق ساختمان" از نظر ساختار و کاربرد باهم مقایسه شده تا در زمان خرید بتوانید گزینه مناسبی را با توجه به نیاز پروژتان انتخاب کنید.

انواع کابل	ساختار	کاربرد	انعطاف پذیری
افشان	چند رشته نازک	سیم کشی داخل لوله و دستگاه های متحرک	بالا
مفتولی	تک رشته	مسیر های ثابت و طولانی	کم
کنسانتریک	نول به دور فاز پیچیده	انشعاب از شبکه به ساختمان	متوسط
خودنگهدار	چند رشته با تحمل کشش بالا	انتقال هوایی	متوسط
کواکسیال	هادی مرکزی با شیلد فلزی	انتقال سیگنال تصویری	متوسط

پیش از رسیدن به نکات انتخاب خوب است بدانید چرا تا این حد باید روی جنس و ساختار تاکید داشت. چند مزیت اصلی انتخاب درست عبارتند از :

• کاهش افت ولتاژ در مسیر های طولانی، به خصوص ساختمان های چند طبقه
• افزایش عمر مفید سیستم برق ساختمان و جلوگیری از تعمیرات مکرر
• افزایش ایمنی ساکنان در برابر خطراتی مثل اتصالی و آتش سوزی
• صرفه جویی در هزینه های بلند مدت، چون تعویض زودهنگام کابل گران تر از خرید درست در ابتدا تمام می شود

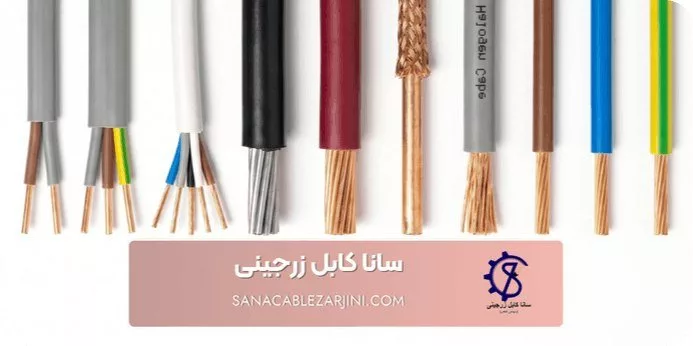

نکات مهم برای انتخاب کابل مناسب

قبل از خرید کابل برق به نکات زیر حتما توجه داشته باشید :

1. مسیر نصب را مشخص کنید : داخل ساختمان، زیرزمین یا محیط باز هر کدام کابل متفاوتی دارند
2. بار الکتریکی را محاسبه کنید : سطح مقطع کابل باید متناسب با آمپر مصرفی انتخاب شود
3. شرایط محیطی را بسنجید : رطوبت، حرارت و امکان تماس فیزیکی روی نوع عایق تاثیرگذار است.
4. کیفیت و استاندارد را در نظر بگیرید : کابل های بی کیفیت با کذشت زمان دچار خرابی و خطرات جدی می شود.

جمع بندی

انتخاب درست بین کابل های برق ساختمان موجود در بازار، مسئله ای فراتر از یک تصمیم ساده برای خرید است و مستقیما به ایمنی و طول عمر سیستم برق ساختمان مربوط می شود. حالا که با ساختار و کاربرد اصلی ترین انواع کابل برق ساختمان آشنا شدید کابل زرجینی پیشنهاد می کند پیش از خرید نهایی نیاز واقعی پروژه را با یک متخصص در میان گذاشته تا مطمئن شوید گزینه ای مناسب با نیاز خود تهیه می کنید.

به نظر شما چه نکات دیگری باید در انتخاب کابل مناسب رعایت شود؟
