تست فلوک کابل شبکه چیست و چرا اهمیت دارد؟

تست فلوک کابل شبکه چیست؟

تست فلوک دقیق‌ترین روش ارزیابی کیفیت و قیمت کابل شبکه است. با استفاده از این دستگاه تخصصی، سیگنال از یک سر کابل ارسال و در سر دیگر دریافت و تحلیل می‌شود. نتیجه تست فلوک در چند ثانیه روی نمایشگر ظاهر شده و وضعیت کابل از نظر طول، تداخل، نویز و کیفیت اتصال را نشان می‌دهد.

هدف از تست فلوک سنجش عملکرد واقعی کابل در سرعت‌های بالا است. گاهی کابل ظاهراً وصل است، اما در انتقال داده دچار افت کیفیت می‌شود؛ مثل خودرویی که روشن می‌شود اما در سرعت زیاد خوب نمی‌رود. تست فلوک نشان می‌دهد کابل زیر بار واقعی شبکه چگونه عمل می‌کند.

این تست مستقیم میزان خلوص مس یا مواد داخلی کابل را نشان نمی‌دهد، اما از طریق پارامترهایی مثل تداخل، افت سیگنال و پهنای باند، وضعیت کلی کابل را با دقت میلی‌متری مشخص می‌کند. به همین دلیل، در پروژه‌های حرفه‌ای به‌ویژه برای کابل‌های Cat6 و Cat6a، گزارش فلوک بخشی ضروری از تحویل شبکه است.

با تجهیزات حرفه‌ای نت‌ ران، تست فلوک مشکلات پنهان شبکه مانند تداخل، نویز، پانچ اشتباه یا افت کیفیت کابل را به‌طور دقیق شناسایی می‌کند.

 چرا انجام تست فلوک ضروری است؟

بسیاری از مشکلات رایج شبکه و کاهش کیفیت اینترنت به کابل‌کشی غیراستاندارد یا نصب نادرست کابل‌ها برمی‌گردد. نمونه‌های رایج مشکلات شامل:

• طول کابل بیشتر از حد استاندارد (حدود ۹۰ متر برای کابل‌های مسی)
• اشتباه یا جابه‌جایی در اتصال رشته‌های کابل
• عبور کابل از کنار منابع نویز الکترومغناطیسی

با این حال، کابل‌های با کیفیت بالا و شیلد مناسب می‌توانند حتی در طول‌های بیش از ۹۰ متر عملکرد قابل قبول داشته باشند، ولی این موضوع به نوع کابل و شرایط نصب بستگی دارد.

تست فلوک این مشکلات را با دقت بالا شناسایی می‌کند و محل دقیق خطا را مشخص می‌کند. این تست تضمین می‌کند که کابل‌کشی نه تنها وصل است، بلکه عملکرد واقعی آن در سرعت‌های بالا و شرایط عملیاتی مطابق استاندارد است. به همین دلیل، در پروژه‌های حرفه‌ای، ارائه گزارش فلوک بخشی ضروری از تحویل شبکه محسوب می‌شود و بدون آن شبکه استاندارد و قابل اعتماد نیست.

مزایای تست فلوک برای شبکه‌های سازمانی

تست فلوک باعث می‌شود شبکه‌های سازمانی پایدار، سریع و قابل اعتماد باقی بمانند. مهم‌ترین مزایا عبارت‌اند از:

• کاهش قطعی و تأخیر در انتقال داده: مشکلات کابل باعث افت سرعت یا قطعی موقت می‌شوند، با تست فلوک این مشکلات قبل از راه‌اندازی مشخص می‌شوند.
• افزایش عمر کابل‌ها: با شناسایی محل‌های آسیب‌دیده یا خم‌های شدید، می‌توان کابل را درست نصب کرد و طول عمر آن را افزایش داد.
• اطمینان از کیفیت کابل‌کشی: دستگاه فلوک نشان می‌دهد کابل مطابق استانداردها نصب شده است یا خیر.
• شناسایی سریع خطاها: حتی کوچک‌ترین مشکل کابل یا اتصال مشخص می‌شود و از بروز مشکلات بعدی جلوگیری می‌کند.
• حفظ استاندارد جهانی ارتباطات: با تست فلوک، شبکه مطابق استانداردهای بین‌المللی مانند TIA/EIA و ISO/IEC 11801 بررسی می‌شود.

تست فلوک چه چیزهایی را بررسی می‌کند؟

سلامت و عملکرد واقعی کابل شبکه توسط تست فلوک بررسی می‌شود. مهم‌ترین موارد که توسط این تست چک می شود عبارت‌اند از:

پارامتر	توضیح کوتاه
Wire Map	بررسی اتصال صحیح سیم‌ها و نبود قطعی یا جابه‌جایی.
طول کابل	اطمینان از طول مناسب کابل برای جلوگیری از افت سرعت.
NEXT	تداخل بین سیم‌ها؛ کمتر بودن آن بهتر است.
Return Loss	سیگنال برگشتی؛ زیاد بودن آن کیفیت شبکه را کم می‌کند.
Propagation Delay / Skew	اختلاف زمان رسیدن سیگنال‌ها؛ زیاد بودن آن مشکل‌ساز است.
Attenuation	افت سیگنال در طول کابل؛ باعث کاهش سرعت و کیفیت می‌شود.

آشنایی با استانداردهای جهانی تست فلوک

هر کابل شبکه باید دارای استانداردهای بین‌المللی TIA/EIA-568 یا ISO/IEC 11801 باشد.  این استانداردها هستند که تضمین می‌کنند کابل، سرعت و پهنای باند لازم برای شبکه‌های مدرن مثل Gigabit Ethernet و 10 Gigabit را دارد.

پس از تست، دستگاه عبارت PASS (قبول) یا FAIL (رد) را نمایش می‌دهد که نشان دهنده ی نهایی سلامت کابل است.

چه زمانی باید تست فلوک انجام شود؟

چند موقعیت وجود دارد که انجام تست فلوک ضروری است:

• بعد از نصب یا ارتقای کابل‌کشی شبکه
• هنگام تحویل پروژه به کارفرما
• زمانی که کاربران از کندی یا قطعی ارتباط شکایت دارند
• در سرویس‌های دوره‌ای و نگهداری پیشگیرانه

انواع و روش انجام تست فلوک کابل مسی

تست فلوک برای بررسی سلامت و کیفیت کابل شبکه انجام می‌شود. این تست نشان می‌دهد کابل وصل است یا مشکل دارد و عملکرد واقعی آن در سرعت‌های بالا چگونه است. انواع تست فلوک

1. تست فلوک Channel (چنل)
2. در این روش، کل مسیر شبکه بررسی می‌شود، یعنی کابل به همراه سوئیچ‌ها و تجهیزات متصل.
3. هدف این است که عملکرد واقعی شبکه در شرایط عملیاتی دیده شود.
4. مثال: وقتی دوربین، کامپیوتر و سوئیچ به هم متصل هستند، این تست بررسی می‌کند که کل مسیر داده بدون مشکل کار می‌کند یا خیر.

تست فلوک Permanent Link (پرمننت)

• هدف بررسی کیفیت کابل‌کشی و استاندارد بودن مسیر کابل است.
• مثال: بررسی یک کابل طولانی که از داخل دیوار یا سقف عبور کرده و نمی‌توان آن را جا‌به‌جا کرد.

مراحل انجام تست فلوک

1. آماده‌سازی کابل‌ها
2. ابتدا کانکتورها و کابل‌ها را بررسی کنید. کابل نباید خم شدید یا شکستگی داشته باشد.

اتصال دستگاه فلوک

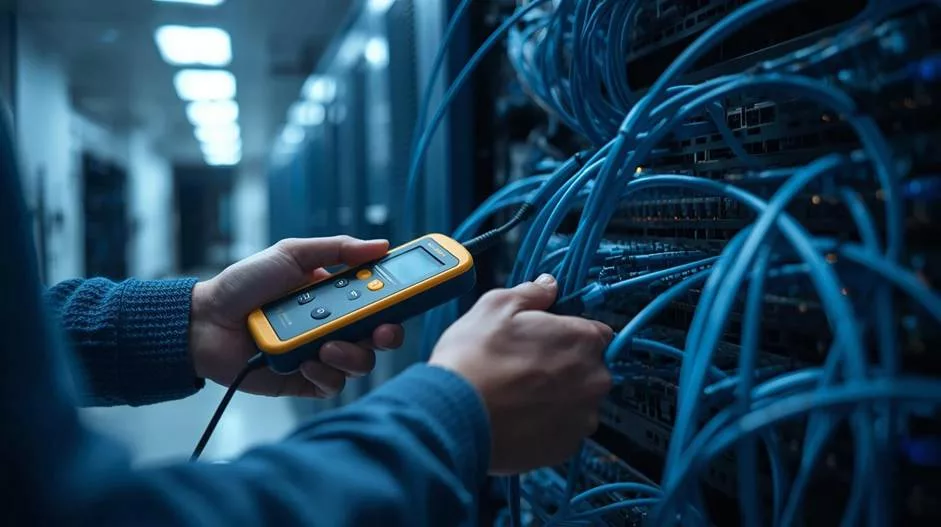

• دستگاه دارای دو بخش است: واحد اصلی و واحد دوردست (Remote).
• یک سر کابل به واحد اصلی و سر دیگر به واحد دوردست وصل می‌شود.

انتخاب نوع تست

• بسته به نیاز، Channel یا Permanent Link انتخاب می‌شود.

شروع تست

• دستگاه سیگنال‌ها را از یک سر کابل ارسال و در سر دیگر دریافت می‌کند.
• همزمان طول کابل، افت سیگنال، تداخل سیم‌ها و تأخیر اندازه‌گیری می‌شود.

خواندن نتیجه

• نتیجه به دو شکل ظاهر می‌شود: PASS یا FAIL.
• همچنین نمودارها و جزئیات دقیق مانند افت سیگنال و میزان تداخل ثبت می‌شود.

تحلیل و اصلاح

• اگر کابل FAIL شود، محل دقیق مشکل مشخص می‌شود.
• بسته به نوع مشکل، کابل دوباره پانچ یا تعویض می‌شود و تست مجدداً انجام می‌شود.

نکته مهم:
تست فلوک فقط نشان نمی‌دهد کابل وصل است یا نه؛ بلکه عملکرد واقعی کابل در سرعت بالا و شرایط عملیاتی را نیز بررسی می‌کند. به همین دلیل در پروژه‌های حرفه‌ای، مخصوصاً کابل‌های Cat6 و Cat6a، انجام این تست ضروری است.

نتیجه و گزارش تست فلوک

وقتی تست فلوک تمام می‌شود، نتیجه به دو شکل نشان داده می‌شود:

• PASS: کابل سالم است و برای سرعت‌های بالا (مثل شبکه گیگابیت) قابل اعتماد است.
• FAIL: یکی از پارامترها مشکل دارد و کابل باید دوباره پانچ شود یا تعویض گردد.

در گزارش نهایی نیز تست فلوک جزئیات مهمی مانند موارد زیر را ارائه می‌دهد:

• طول دقیق کابل
• میزان افت سیگنال در طول مسیر
• سطح تداخل بین سیم‌ها

این گزارش مثل سند رسمی سلامت شبکه است و در پروژه‌های حرفه‌ای اهمیت زیادی دارد. بدون آن، هیچ سازمانی کابل‌کشی را تحویل نمی‌گیرد. حتی در محیط‌های کوچک یا منازل، داشتن گزارش فلوک اطمینان می‌دهد که مشکلات اینترنت و شبکه ناشی از کابل نیست و نیازی به تعویض مودم یا سرویس‌دهنده نیست.

جمع‌بندی

تست فلوک کابل شبکه، ابزاری تخصصی اما کاربردی برای همه است. برند نت‌ ران (NetRan) با ارائه تجهیزات، کابل‌های استاندارد و خدمات فنی تخصصی، اجرای این تست را برای شرکت‌ها و کاربران آسان کرده است. اگر شبکه‌تان گاهی درست کار می‌کند و کاهی با اختلال، شاید وقت آن رسیده که تست فلوک را امتحان کنید و با خرید کابل شبکه به مشکلات تان پایان دهید. گاهی تنها چیزی که لازم داریم، دانستن نقطه‌ی شروع درست است.
