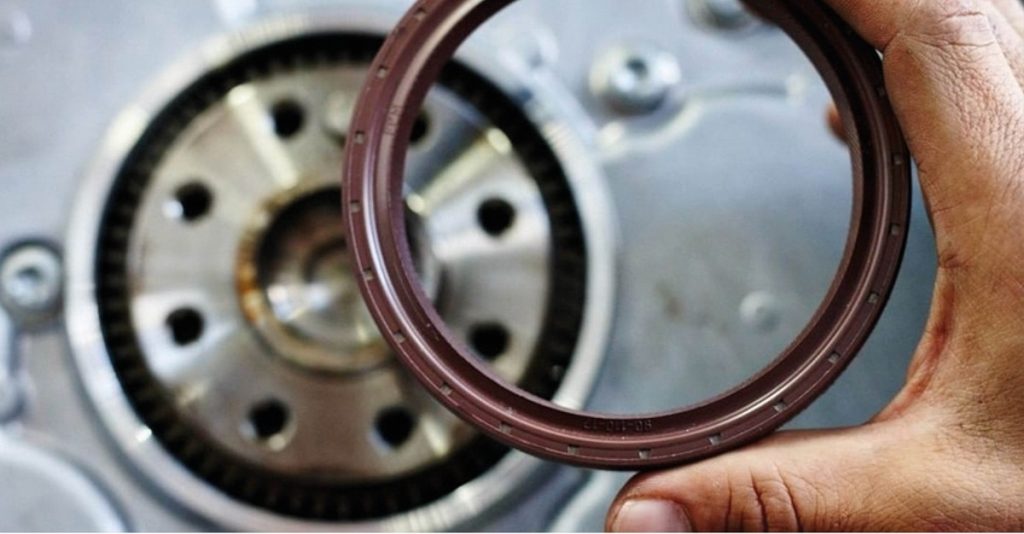

کاسه نمد خودرو چیست و چه کاربردی دارد؟ | راهنمای کامل
کاسه نمد قطعهای است که برای آببندی استفاده میشود.
کاسه نمد یکی از قطعات مهم در هر سیستم مکانیکی دارای قطعات متحرک و مایعات سیال است. در واقع کاسه نمد یک درزگیر است که وظیفه اصلی آن جلوگیری از نشت سیالات روانکار (مانند روغن موتور، روغن گیربکس یا گریس) به محیط بیرون و همچنین جلوگیری از ورود آلودگیها، گردوغبار یا آب به داخل سیستم مکانیکی است. در این مطلب به شما میگوییم کاسه نمد چیست، انواع کاسه نمد چه هستند و جنس کاسه نمد از چه موادی است. در ادامه متن با ما همراه باشید.
فهرست مطالب

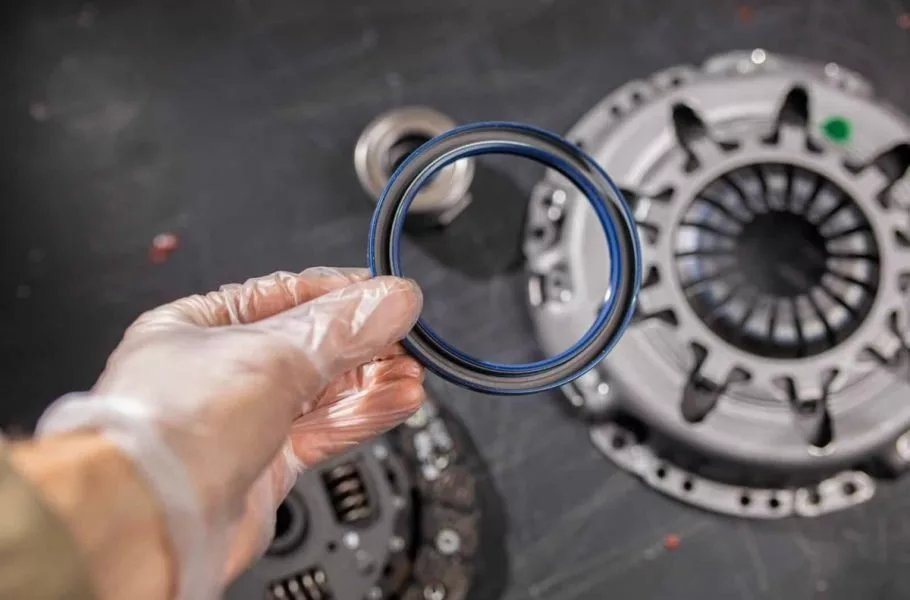

کاسه نمد چیست؟
کاسه نمد قطعهای است که برای آببندی استفاده میشود. این قطعه در اجزای مختلف خودرو کاربرد دارد. کاسه نمدها در محل اتصال یک شفت دوار به یک قطعه ثابت نصب میشوند. بدون کاسه نمد، هر سیستم هیدرولیکی یا مکانیکی که جاوی روغن باشد، در هنگام کارکرد دچار نشتی جدی شده و درنهایت به دلیل کمبود روانکار، از کار میافتد.

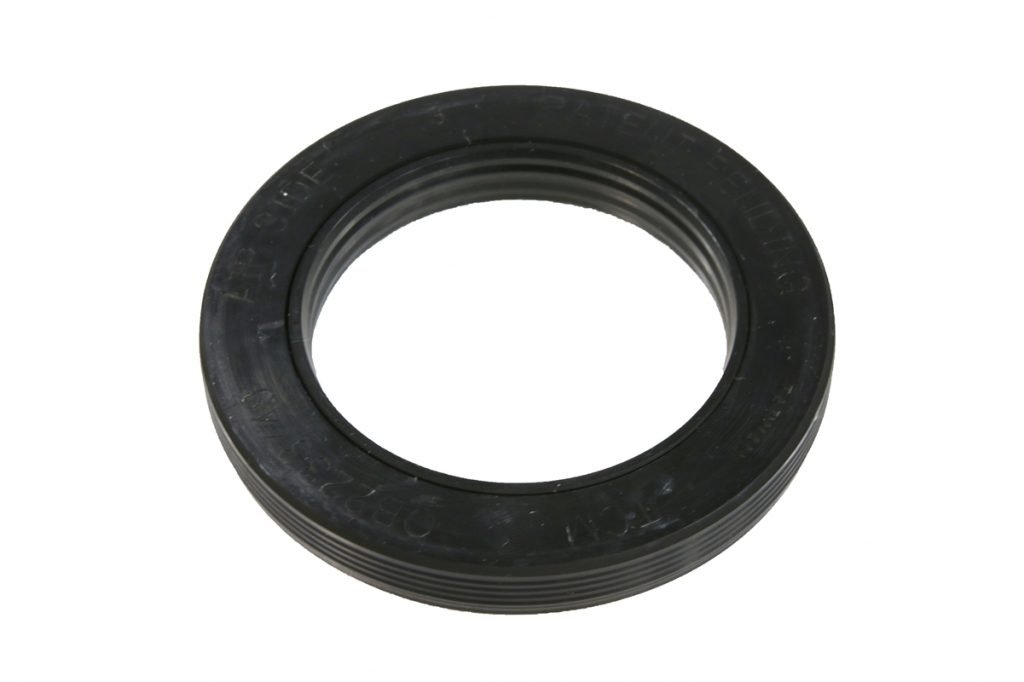

اجزای تشکیلدهنده کاسه نمد
کاسه نمدها ساختار نسبتاً سادهای دارند، اما هر جزء نقش مهمی ایفا میکند:
- پوسته فلزی: بخش سخت و صلب کاسه نمد که برای نصب و نگهداری در جایگاه خود در داخل محفظه به کار میرود.
- لبه اصلی: بخش انعطافپذیر که معمولاً از جنس لاستیک یا پلیمر ساخته شده و در تماس مستقیم با شفت قرار دارد.
- فنر یا گتر: فنر حلقوی پشت لبه که نیروی لازم برای آببندی را ایجاد میکند.
- لبه گرد و غبارگیر: در برخی مدلها، یک لبه ثانویه برای جلوگیری از ورود آلودگیها و گردوغبار از سمت بیرون تعبیه میشود.
کاسه نمد چگونه کار میکند؟
کار کاسه نمد ایجاد یک فشار ثابت و کنترلشده روی سطح شفت دوار است. لبه لاستیکی انعطافپذیر کمی روغن را نگه میدارد تا از سایش و اصطکاک زیاد جلوگیری شود. فنر حلقوی کوچک پشت لبه فشار را بهطور مداوم و یکنواخت روی شفت حفظ میکند. این فنر، استحکام لازم برای آببندی را فراهم میآورد.
در طول چرخش شفت، یک لایه بسیار نازک روغن بین لبه و شفت باقی میماند. این لایه روغن نه تنها از آببندی کامل جلوگیری نمیکند، بلکه اصطکاک و تولید حرارت را به حداقل میرساند و عمر کاسه نمد را افزایش میدهد.
انواع کاسه نمد
کاسه نمدها بر اساس مواد سازنده و کاربرد، تنوع زیادی دارند.
براساس موادی که در ساخت کاربرد دارند
انتخاب متریال کاسه نمد به دما، فشار و نوع سیال در حال آببندی بستگی دارد:
- لاستیک نیتریل بوتادین: رایجترین ماده با قیمت مناسب و مقاومت خوب در برابر روغنهای نفتی و سوختها با محدوده دمایی ۴۰۰- تا ۱۰۰۰ درجه سانتیگراد.
- ویتون: این نوع مقاومت بسیار زیادی در دماهای بالا (تا ۲۰۰۰ درجه سانتیگراد) و در برابر طیف وسیعی از مواد شیمیایی، اسیدها و روغنهای مصنوعی دارد و در موتورهای پرفورمنس استفاده میشود.
- سیلیکون: مقاومت عالی در برابر دماهای بسیار بالا و پایین دارد، اما مقاومت مکانیکی و شیمیایی کمتری نسبت به دو نوع دیگر دارد.
- تفلون: مقاومت شیمیایی و دمایی فوقالعاده و اصطکاک بسیار پایین. برای شرایط سخت یا درزگیرهایی که نیاز به اصطکاک پایین دارند (مانند برخی کاسه نمدهای میللنگ) استفاده میشود.
براساس کاربرد
- کاسه نمد خودرویی: برای محیطهای پرتنش خودرو مانند گیربکس، موتور و دیفرانسیل طراحی میشود.
- کاسه نمد صنعتی: برای تجهیزات بزرگتر، پمپها، موتورهای صنعتی، ماشینآلات سنگین و... بهکار میرود و اغلب ابعاد بزرگتر و ساختار قویتری دارند.
انواع کاسه نمد در خودرو
در خودرو، کاسه نمدها در چندین نقطه مهم استفاده میشوند:
- کاسه نمد میللنگ: یکی از مهمترین کاسه نمدها که در دو سر میللنگ (جلو و عقب) قرار دارد و از نشت روغن موتور جلوگیری میکند. خرابی کاسه نمد عقب میللنگ نیاز به باز کردن گیربکس دارد و پرهزینهترین تعمیر است.
- کاسه نمد میل سوپاپ: برای آببندی دو سر میل سوپاپ به کار میرود.
- کاسه نمد پلوس: در محل خروج شفت پلوس از گیربکس یا دیفرانسیل نصب میشود و از نشت روغن گیربکس یا واسکازین جلوگیری میکند.
- کاسه نمد گیربکس: در ورودی و خروجیهای شفتهای گیربکس (مانند شفت ورودی و خروجی) به کار میرود.
- کاسه نمد چرخها: در برخی خودروها (بهویژه خودروهای دیفرانسیل عقب) برای آببندی محور چرخها استفاده میشود.
کاربردهای مختلف کاسه نمد
سیستم انتقال قدرت
- حفظ واسکازین در دیفرانسیل: کاسه نمدهای پلوس، روغن دیفرانسیل را درون محفظه نگه میدارند تا چرخدندهها همیشه روانکاری شوند.
- آببندی گیربکس: در گیربکس، کاسه نمدها از مخلوط شدن سیالات در بخشهای مختلف یا نشت آن به بیرون جلوگیری میکنند که برای عملکرد صحیح کلاچ یا توربین گیربکس اتوماتیک حیاتی است.
موتور و گیربکس خودرو
- آببندی موتور: کاسه نمدهای میللنگ و میل سوپاپ مطمئن میشوند که روغن موتور در داخل بلوک سیلندر و سرسیلندر باقی بماند تا از روانکاری مداوم قطعات اطمینان حاصل شود. نشت روغن از این نقاط میتواند باعث کمبود شدید روغن و آسیب جدی به موتور شود.
- جداسازی محیطها: در موتور، کاسه نمدها از ورود آلودگیهای خارجی (مانند آب و خاک) به داخل موتور از طریق شفتهای متحرک جلوگیری میکنند.
جایگاه نصب در خودرو
کاسه نمدها همیشه در نقاطی نصب میشوند که یک قطعه متحرک (شفت) از یک محفظه ثابت حاوی سیال عبور میکند:
- بخش جلوی موتور: کاسه نمد میللنگ جلو (پشت پولی میللنگ) و کاسه نمد میل سوپاپ (زیر دنده تایمینگ).
- بخش عقب موتور: کاسه نمد میللنگ عقب (بین موتور و گیربکس).
- گیربکس: کاسه نمدهای ورودی، خروجی و محل اتصال پلوسها یا گاردان.
- دیفرانسیل: کاسه نمدهای پلوسها در هر دو سمت و در محل اتصال گاردان به دیفرانسیل.
دلایل خرابی و کاهش عمر
کاسه نمدها قطعاتی مصرفی با طول عمر مشخص هستند، اما برخی عوامل میتوانند عمر آنها را به شدت کاهش دهند.
۱. حرارت و فشار بالا
حرارت بیشازحد شایعترین قاتل کاسه نمد است. اگر دمای موتور یا گیربکس بیش از حد بالا برود، مواد لاستیکی کاسه نمد سفت، شکننده و ترکخورده میشوند. این امر باعث میشود لبه نتواند به درستی روی شفت فشار وارد کند و آببندی مختل شود.
۲. فرسودگی یا جنس نامناسب
- فرسودگی طبیعی: پس از چندین سال کارکرد، هر کاسه نمدی در اثر اصطکاک و تغییرات دمایی، خاصیت ارتجاعی خود را از دست میدهد.
- نصب غلط: در هنگام تعویض، اگر کاسه نمد بهطور نامناسبی نصب شود، بلافاصله آسیب دیده و مایعات از آن نشت میکند.
- جنس نامناسب: استفاده از کاسه نمدهای ارزانقیمت با متریال نامرغوب که در برابر دمای استاندارد یا مواد شیمیایی روغن مقاوم نیستند.
۳. نشتی روغن و آلودگی
اگر روغن موتور یا گیربکس کثیف و حاوی ذرات ساینده باشد، این ذرات در فضای بین شفت و لبه گیر افتاده و به مرور زمان باعث ایجاد شیار و خراش در لبه و حتی روی شفت میشوند که منجر به نشتی روغن میگردد.
نشانههای خرابی کاسه نمد
هر گونه نشت روغن در اطراف شفتهای دوار، نشانه اصلی خرابی کاسه نمد است. سایر علائم به شرح زیر هستند:
۱. صداهای غیرعادی
در برخی موارد نادر، اگر کاسه نمد کاملاً خشک کار کند و لبه آن اصطکاک زیادی با شفت داشته باشد، ممکن است در اطراف محل نصب، صدای سایش یا جیرجیر خفیف به گوش برسد. این صدا نشاندهنده نقص در روانکاری لبه کاسه نمد است.
۲. نشت روغن در بخش موتور
- نشت از جلوی موتور: نشت روغن در زیر قاب تسمه تایم معمولاً نشاندهنده خرابی کاسه نمد میللنگ جلو یا میل سوپاپ است.
- نشت از زیر گیربکس: نشت روغن بین محل اتصال موتور و گیربکس (زیر خودرو) به احتمال زیاد نشاندهنده خرابی کاسه نمد عقب میللنگ است.
- نشت از کنار چرخها: نشت روغن یا واسکازین از محل اتصال پلوس به گیربکس یا دیفرانسیل، نشاندهنده خرابی کاسه نمد پلوس است.
علائم خرابی کاسه نمد میل سوپاپ
خرابی کاسه نمد میل سوپاپ ممکن است باعث پاشش روغن به داخل محفظه تسمه تایم شود. آغشتهشدن تسمه تایم به روغن میتواند باعث لغزش تسمه یا حتی پاره شدن آن شود که نتیجه آن از دست رفتن زمانبندی موتور و آسیب جدی به سوپاپها و پیستونها است.
راهنمای انتخاب و خرید کاسه نمد
انتخاب کاسه نمد مناسب به اندازه نصب صحیح آن حیاتی است.
فاکتورهای مهم در انتخاب کاسه نمد چیست؟
- ابعاد دقیق: ابعاد کاسه نمد (قطر داخلی، قطر خارجی و ارتفاع) باید دقیقاً با مدل اصلی مطابقت داشته باشد. حتی تفاوتهای میلیمتری نیز آببندی را از بین میبرد.
- متریال مناسب: متریال باید با دمای کاری، نوع سیال و فشار سیستم سازگار باشد. برای موتورها، متریالهایی مانند ویتون یا تفلون (درصورت موجود بودن) اغلب طول عمر بهتری نسبت به نیتریل بوتادین دارند.
- نوع لبه: نوع لبه (مثلاً دارای لبه گرد و غبارگیر ثانویه) باید با طراحی موتور یا گیربکس سازگار باشد.
- جهت چرخش: برخی کاسه نمدها دارای شیارهایی هستند که فقط برای شفتهای چرخان در یک جهت خاص (مثلاً راستگرد یا چپگرد) طراحی شدهاند.
تأثیر برند و کیفیت در طول عمر
در مورد کاسه نمد، کیفیت و برند تولیدکننده حرف اول را میزند.
- کاسه نمدهای با کیفیت پایین: معمولاً از لاستیک ارزانقیمت ساخته شده و فنر ضعیفی دارند. این کاسه نمدها زودتر سفت و شکننده شده و در برابر حرارت بالا مقاومت کمی دارند و عمر بسیار کوتاهی خواهند داشت.
- برندهای معتبر: تولیدکنندگانی که قطعات اصلی را تولید میکنند، از متریال باکیفیت و استانداردهای ساخت دقیق استفاده میکنند. اگرچه قیمت آنها بالاتر است، اما طول عمر بسیار طولانیتری دارند و از هزینههای تکراری و گرانقیمت باز کردن مجدد موتور (بهخصوص برای تعویض کاسه نمد عقب میللنگ) جلوگیری میکنند.
جمعبندی
کاسه نمد یک قطعه حیاتی در آببندی خودرو است. وظیفه اصلی کاسه نمد در هرکدام از بخشهای خودرو، عایقبندی و جلوگیری از نشت مایع به بیرون است. کاسه نمد در میللنگ، پلوس، گیربکس و میل سوپاپ مورد استفاده قرار میگیرد. در واقع کاسه نمد این قطعات را مهروموم میکند تا مایع روانکننده از درون آنها به بیرون نشت پیدا نکند.
باید توجه داشته باشید که کاسه نمد یک قطعه پلاستیکی و مصرفی است. بنابراین کاسه نمد در فواصل زمانی مشخص به تعویض نیاز دارد. البته مواردی همچون تغییرات اقلیمی و سبک رانندگی نیز بر عمر کاسه نمد تأثیر دارند. عملکرد صحیح کاسه نمد باعث روانکاری مناسب قطعات، کاهش اصطکاک و درنهایت افزایش عمر مفید موتور و گیربکس میشود.
